Waagenbausatz mit Scherkraftwiegezellen 4 x 1t

€ 562,60

inkl. 16 % USt

Versandkosten:
Deutschland
Österreich
andere Länder
kostenlos
kostenlos

lt. Liste


Gewicht 10,00 kg

Lieferzeit 1-3 Tage

  • Anzahl / Wiegebereich: 4 x 1 t



  • Wiegeanzeige: ohne Wiegeanzeige





Art.Nr. AGWSBH1T4


0.0 von 5 Sternen

Bausatz mit Scherkraftwiegezellen für individuelle Wiegeanwendungen • robuste Wägezellen mit stabilen Lastfüßen • staub- und wasserdicht nach Schutzklasse IP68 • hohe Genauigkeit • ideal für Tierwaagen, Silos, Tanks und für den Einbau in Plattformen • kombinierbar mit jeder Wiegeanzeige

  Details   Downloads

Produktbeschreibung


Kostengünstig und universell einsetzbar für Wiegeanwendungen bis zu einer Maximallast von 4 t, Auflösung 0,5 kg

Der Waagenbausatz mit Scherkraftwiegezellen ist vielfältig verwendbar und hat ein ausgezeichnetes Preis- Leistungsverhältnis.

Robust und wasserdicht

Die Wiegezellen haben eine Bruchlast von 150 % und sind absolut staub- und wasserdicht nach Schutzklasse IP68. Die Standfüße sind mit einem groß dimensionierten Verstellgewinde ausgestattet.

Hohe Genauigkeit

Die Wiegezellen haben eine Genauigkeit von +/- 0,02 %.

Kombinierbar mit jeder Wiegeanzeige

Wählen Sie die gewünschte Wiegeanzeige aus oder bestellen Sie eine Wiegeanzeige als zusätzlichen Artikel. Wenn Sie bereits eine Wiegeanzeige besitzen, kann diese verwendet werden. Sie müssen Ihre bestehende Anzeige allerdings zur Wiegetechnik kalibrieren.
Technische Daten

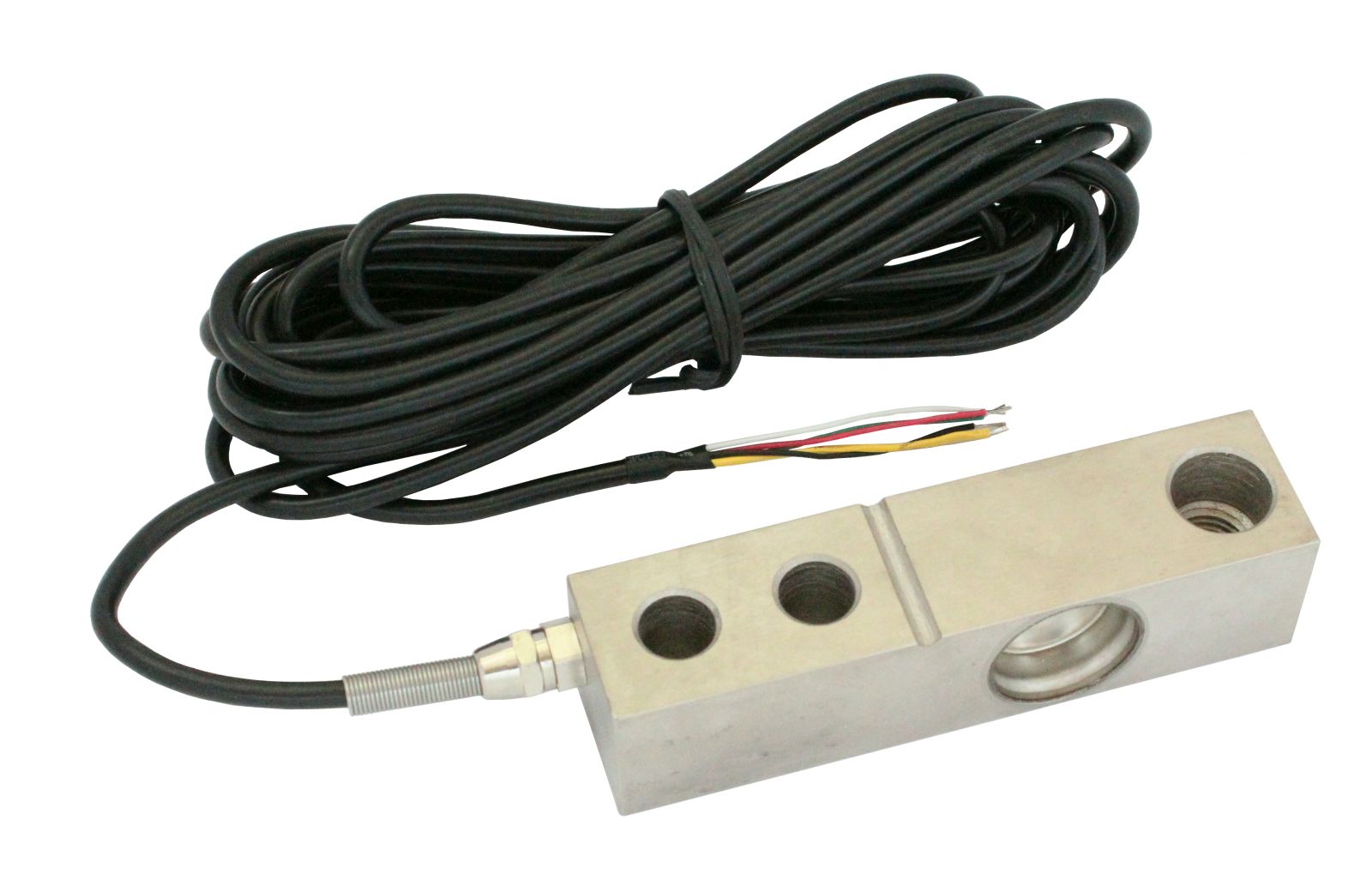

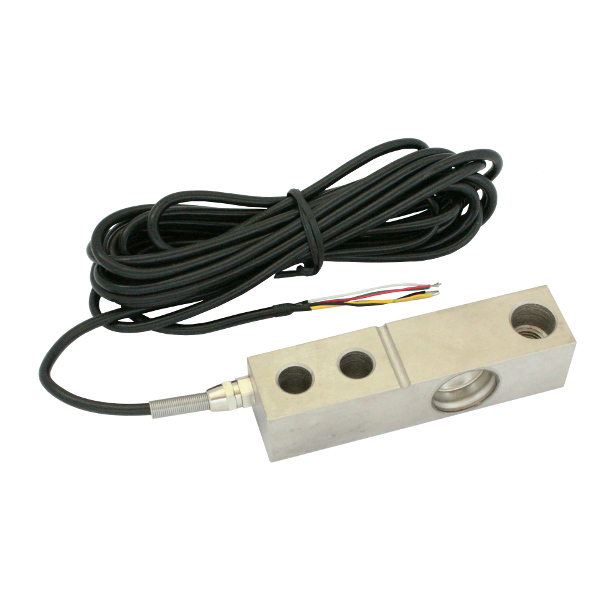

Wiegezellen:
• hochauflösende Scherkraftwiegezellen, 3 mV/V, 350 Ohm
• robuste Ausführung aus vernickeltem Werkzeugstahl
• Nennlast pro Wiegezelle 1.000 kg
• sichere Überlast 120 %, Bruchlast 150 %
• Genauigkeit +/-0,02 %
• Kabellänge 4 m
• staub- und wasserdicht nach Schutzklasse IP68
• Einsatztemperatur -35 bis +65 °C
• Temperaturkompensiert -10 bis +40 °C

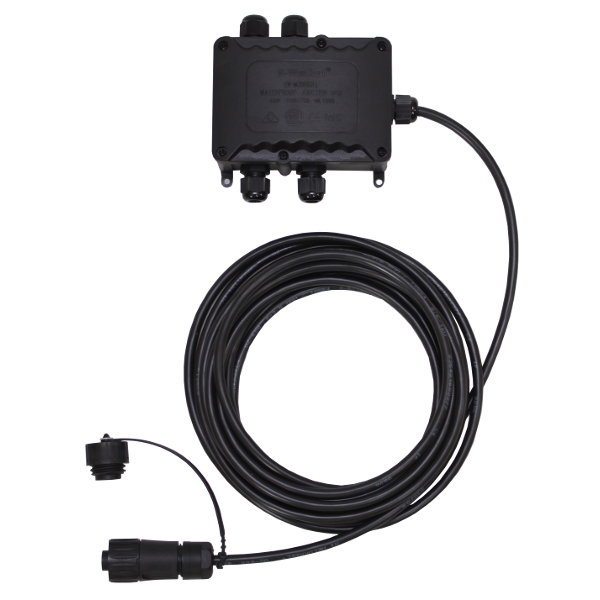

Verbindungsbox:
• staub- und wasserdichte Verbindungsbox nach Schutzklasse IP67
• Anschlussklemmen für Wiegezellen und Wiegesignalkabel
• Potentiometer für den Eckabgleich der Wiegezellen
• Kabelauslässe mit Kabelverschraubungen
Wiegesignalkabel:
• 4-poliges Kabel 4 x 0,5 mm2
• Außendurchmesser 7,6 mm
• spezialummantelt
• UV-beständig
• kleiner Biegeradius
• trittsicher
Lieferumfang

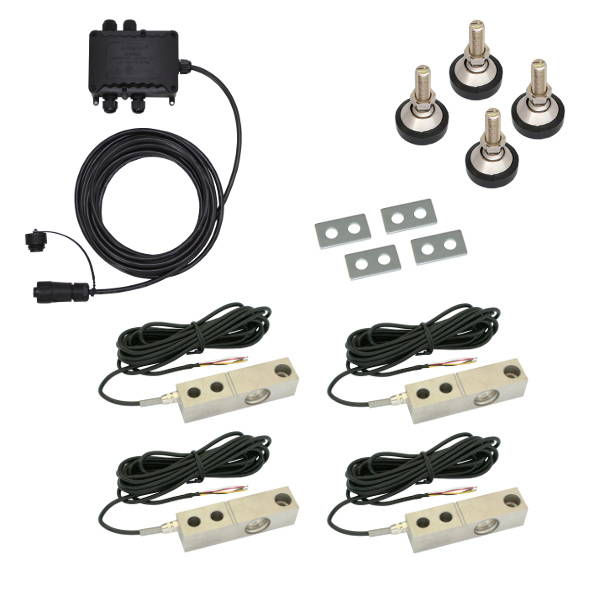

Lieferumfang:
• 4 Wiegezellen

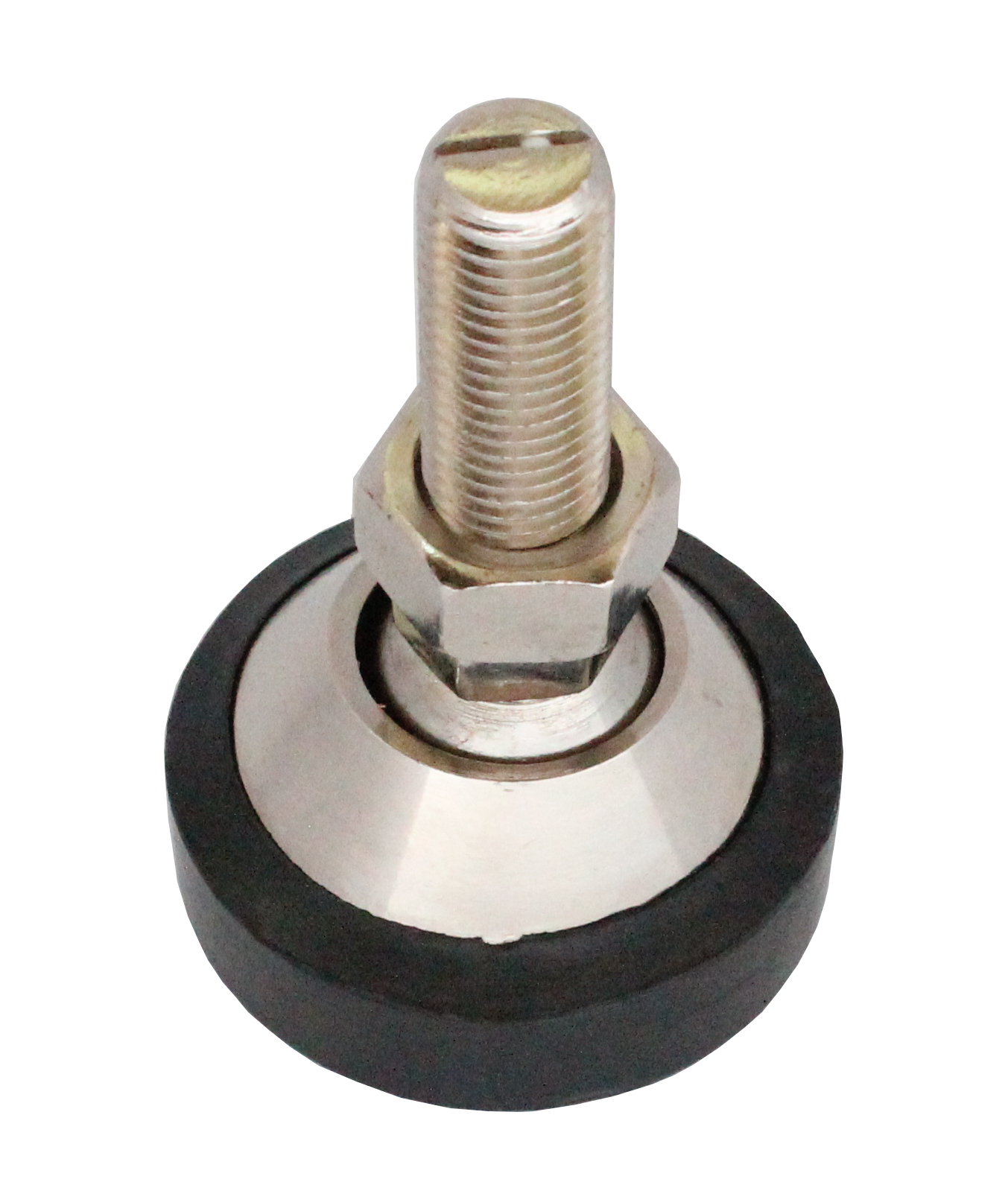

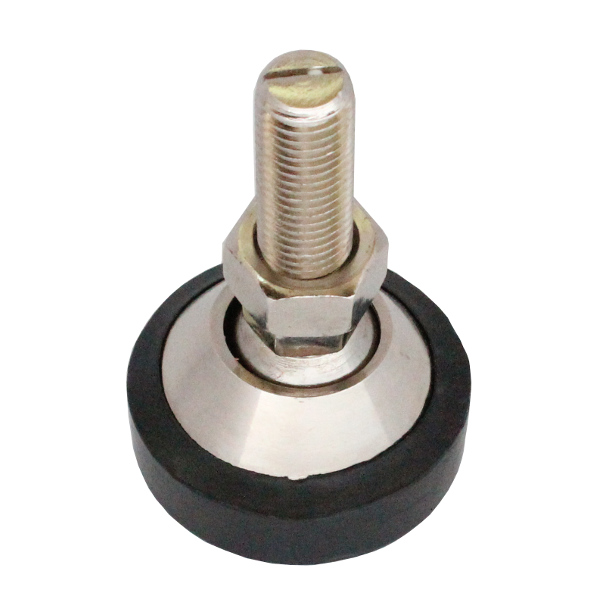

• 1 verstellbarer Lastfuß pro Wiegezelle
• 1 Distanzplatte pro Wiegezelle
• 1 Verbindungsbox
• 6 m Anschlusskabel für Wiegeanzeige
• 1 wasserdichter Schraubstecker für den Anschluss einer Wiegeanzeige
• 1 Handbuch
FAQ

Für welche Wiegeanwendungen kann der Wiegezellenbausatz verwendet werden?
Die AGRETO Waagenbausätze mit Scherkraftwiegezellen können für beliebige Waagekonstruktionen verwendet werden. Sie sind ideal für Tierwaagen, für jegliche Art von Plattformen, für den Einbau in Maschinen wie Düngerstreuer, Sämaschinen, Wickelmaschinen, Ballenpressen, Futtermischern, Anhängern usw. und auch für mobile Waagenkonstruktionen.
Worauf muss bei der Montage geachtet werden?
Um ein zufriedenstellendes Wiegeergebnis zu erhalten müssen die Wiegezellen einigermaßen waagrecht positioniert werden. Mit den höhenverstellbaren Füßen können Niveauunterschiede ausgeglichen werden.

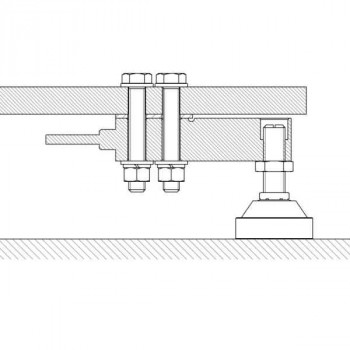

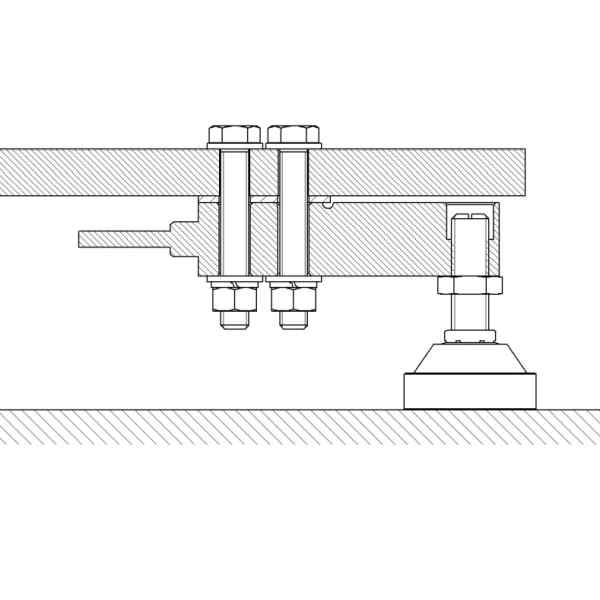

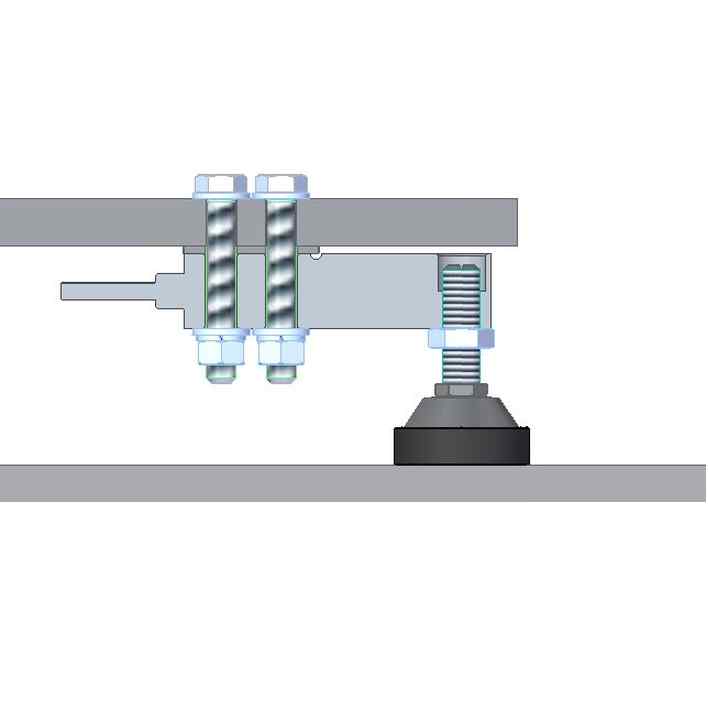

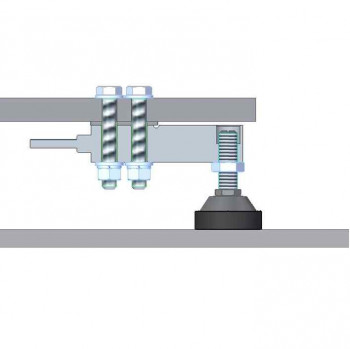

Wie werden die Wiegezellen an einer Plattformkonstruktion befestigt?
Die Wiegezellen samt Distanzplatten werden mit je zwei hochfesten Schrauben an der Plattformkonstruktion von unten nach oben geschraubt. Im Bereich der Wiegezellenbefestigung muss die Waagenkonstruktion robust und absolut verwindungsfest sein. Bei Ausnutzung der Nennlast sollte das Material im Bereich der Wiegezellenbefestigung ca. die Hälfte der Stärke der Wiegezelle selbst haben. Das sind bei einer 1.000 kg Wiegezelle ca. 15 mm Materialstärke (siehe Bilder).

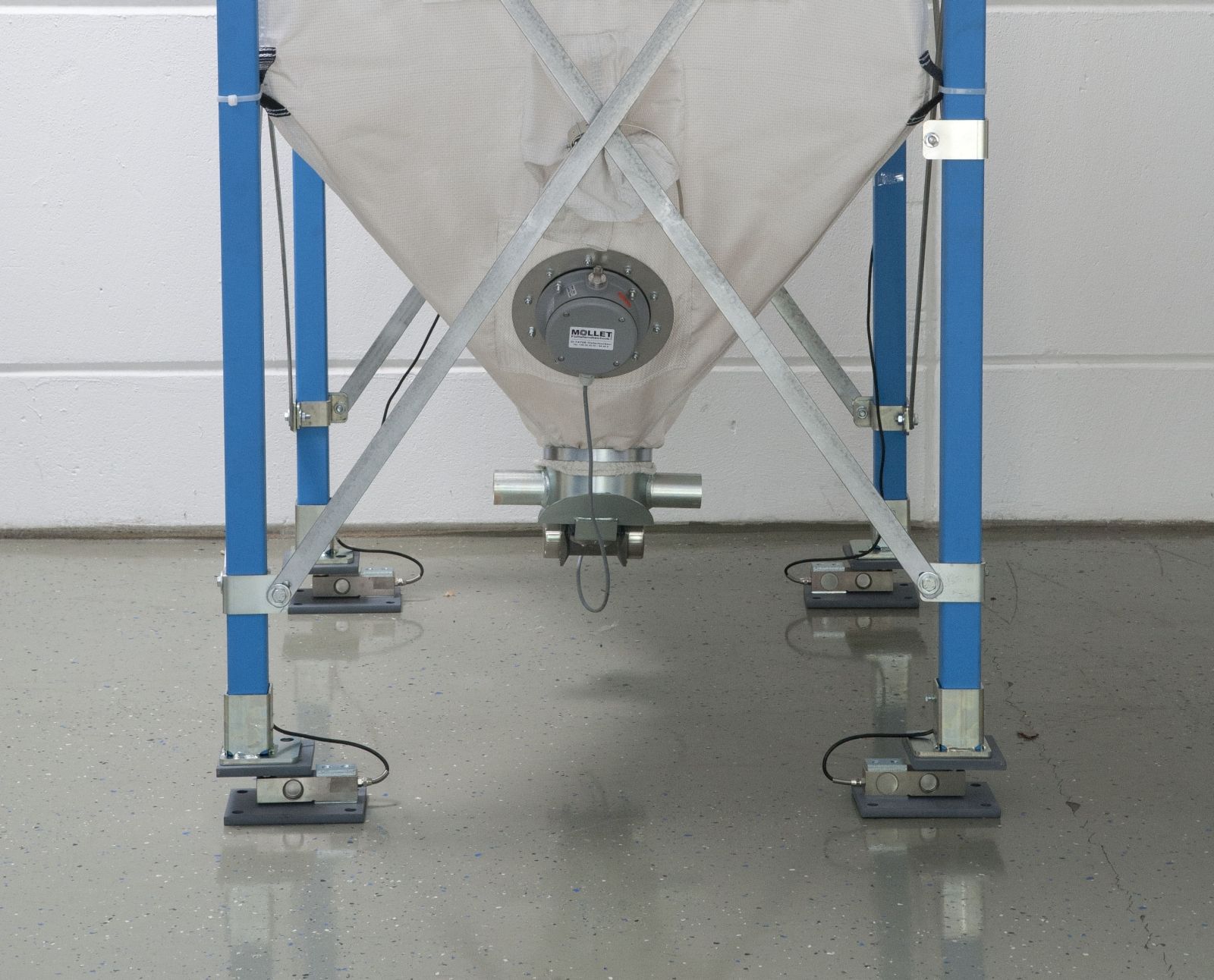

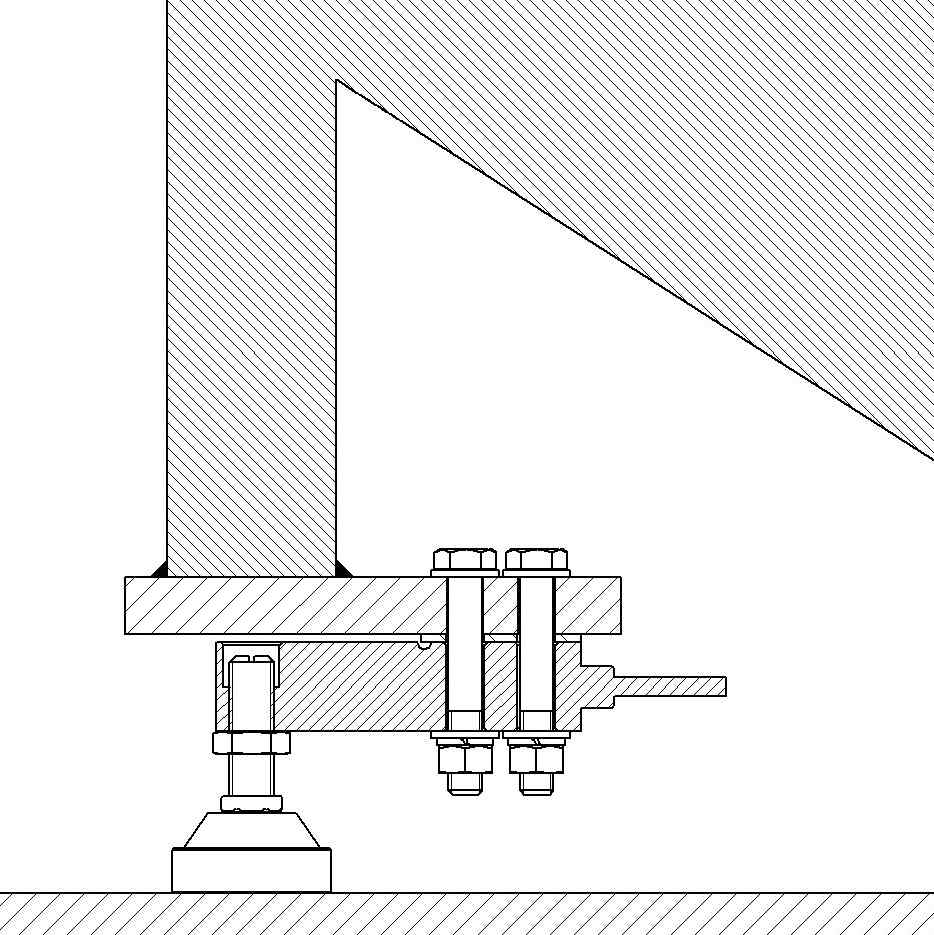

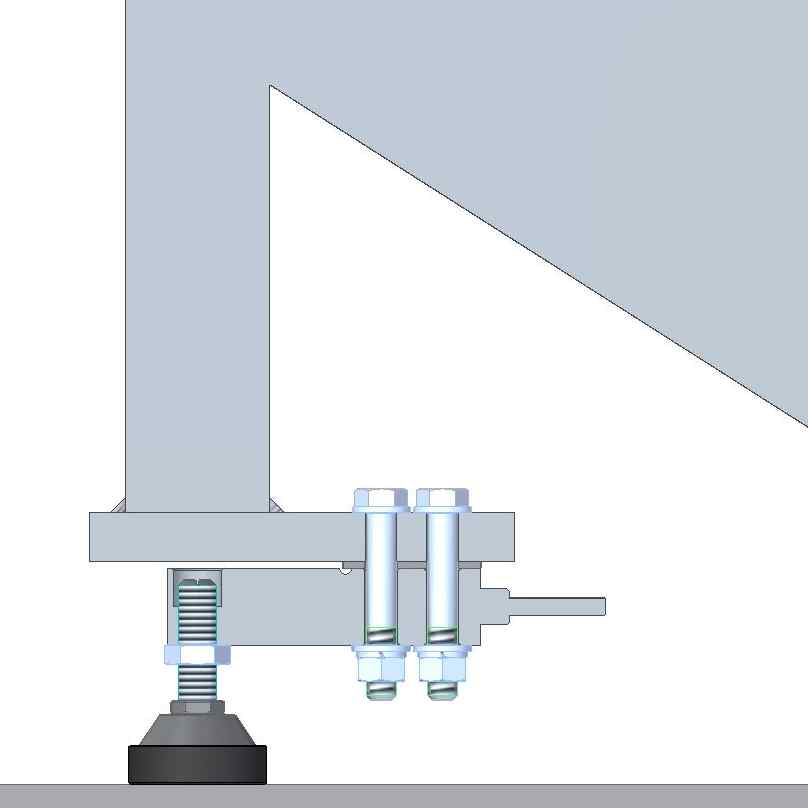

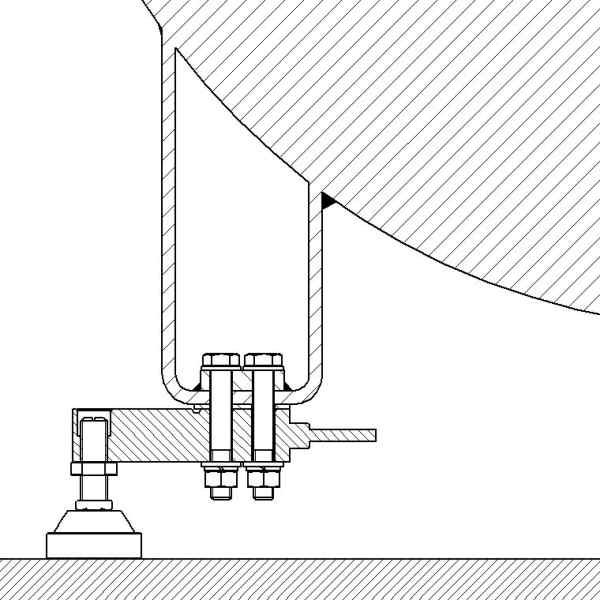

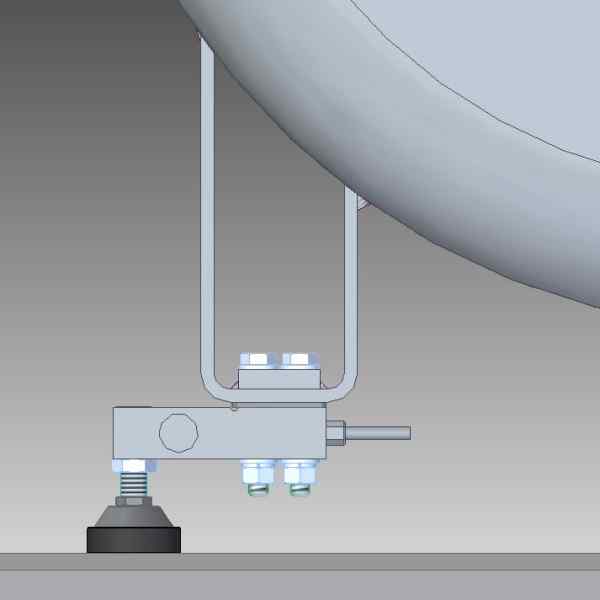

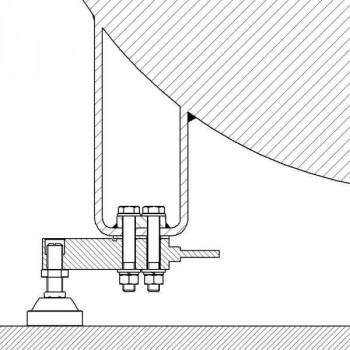

Wie werden die Wiegezellen an einem Tank oder Silo befestigt?
Tanks und Silos haben normalerweise in jeder Ecke einen Standfuß. An jedem dieser Standfüße wird eine Wiegezelle befestigt. Die Zellen werden mit den Distanzplatten an einen waagrechten Teil des Standfußes geschraubt. Ist kein waagrechter Teil zur Befestigung vorhanden oder ist dieser waagrechte Teil nicht ausreichend groß und verwindungssteif, müssen zusätzliche Aufnahmeplatten an den Standfüßen montiert werden (siehe Bilder).
Wie groß kann der Abstand zwischen den Wiegezellen sein?
Die Entfernung zwischen den Wiegezellen ist nur durch die Kabellänge begrenzt.
Wie genau wiegen die Wiegezellen?
Bei den Wiegezellen handelt es sich um hochauflösende Scherkraftwiegezellen mit einer Genauigkeit von +/- 0,02 %.
Sind die Wiegezellen eichfähig?
In der Standardausführung nicht, wenn Sie geeichte Zellen benötigen, kontaktieren Sie uns bitte.
Weitere Fragen?
Weitere Fragen beantworten wir auch gerne telefonisch unter +43 2846 620.
