AGRETO Dreipunktwaage | Wiegedreieck - robust, preiswert, flexibel

AGRETO Dreipunktwaage mit Anzeige und App

€ 3.117,80

inkl. 19 % USt zzgl. Versand


Lieferzeit 1-3 Tage




Art.Nr. DPW22


0.0 von 5 Sternen

AGRETO Wiegedreieck zur einfachen Zwischenmontage an Dreipunktgeräten der Kategorie 2 • Waage verstellbar in Höhe und Breite auf Anbaumaße außerhalb der Gerätenorm • Ideal für Düngerstreuer und ähnliche Anbaugeräte • Fanghaken für schnellen Gerätewechsel • Sicherheit und Kostenersparnis bei der Ausbringung von Betriebsmitteln • Wiegeanzeige AGRETO WA02 mit app für die Anzeige der ausgebrachten Mengen pro Hektar • Made in Austria • 5 Jahre Garantie

  Details   Videos   Downloads

Produktbeschreibung

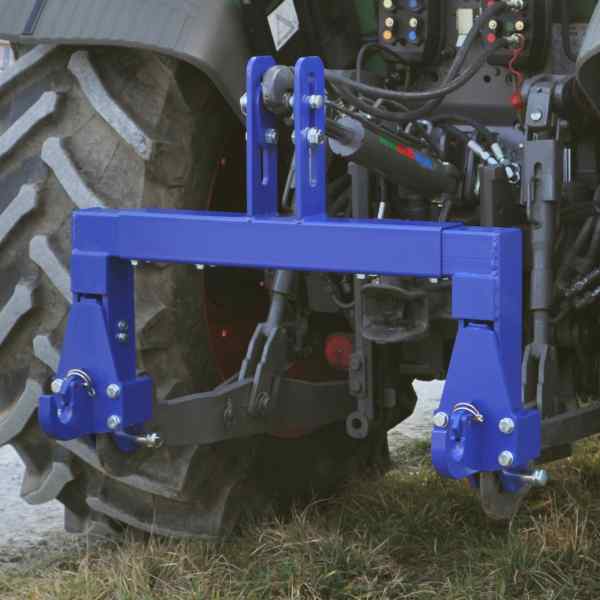

Mobile und kostengünstige Waage für die Traktordreipunkthydraulik

Diese speziell konzipierte, mobile und preiswerte Waage macht aus jeder Traktordreipunkthydraulik eine 4.500kg Waage. Die AGRETO Dreipunktwaage wird einfach zwischen der Traktordreipunkthydraulik und dem Anbaugerät montiert.

Einfacher Anbau an verschiedene Geräte

Selten entsprechen Geräte den KAT II Maßen, durch die stufenlose Verstellbarkeit des Unterlenkerabstandes (85 bis 90 cm) und der Höhe Unterlenker-Oberlenker (48 bis 68 cm) kann die AGRETO Dreipunktwaage trotzdem überall verwendet werden.

Sicherheit beim Befüllen und beim Ausbringen

Laufende Information über eingefüllte und ausgebrachte Mengen ermöglichen die Korrektur von Fehleinstellungen.

Kostenersparnis bei Betriebsmitteln

Sie bringen nur die Mengen aus, die wirklich nötig sind und verhindern Überdosierungen.

Höchste Transport- und Betriebssicherheit

Selbst wenn in einer Ausnahmesituation eine Wiegezelle brechen sollte, sorgt die Konstruktion der AGRETO Dreipunktwaage dafür, dass Sie Ihr Anbaugerät nicht verlieren und große, unkalkulierbare Schäden verursachen.

Schneller und unkomplizierter Gerätewechsel

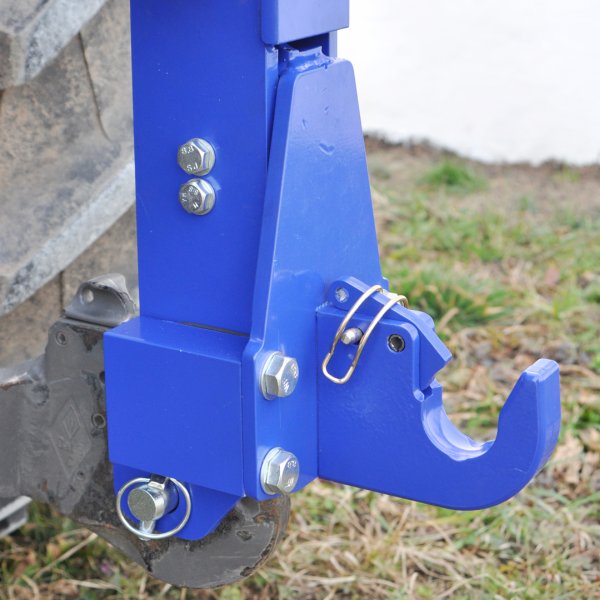

Mit den 2 Schnellfanghaken können die Anbaugeräte rasch und einfach an- und abgehängt werden.

Lieferung im zerlegtem Zustand in 3 Kartons

Die Waage wird in 3 Paketen mit dem Paketdienst geliefert, die Endmontage erfolgt vor Ort. Der Versand erfolgt dadurch schnell und günstig.

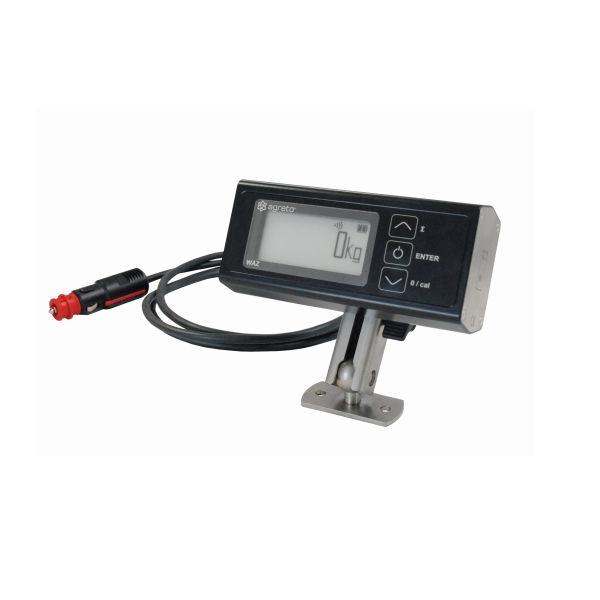

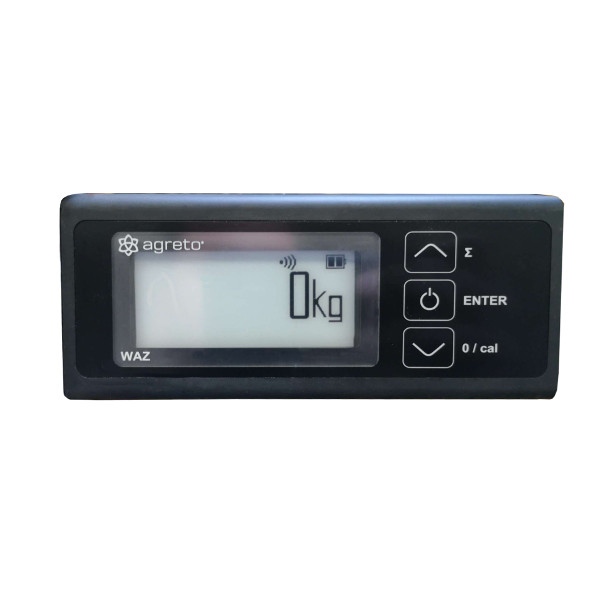

Robuste Wiegeanzeige AGRETO WA02 für den Fahrzeugaufbau

Die Wiegeanzeige WA02 ist eine kleine, handliche Anzeige zur Montage in der Traktorkabine.

Modernes, sehr gut ablesbares Display

Die Wiegeanzeige hat ein großes E-Ink bzw. E-Paper Display. Es reflektiert das Licht wie normales Papier und ist somit unter allen Einsatzbedingungen, auch bei direkter Sonnenbestrahlung angenehm ablesbar.

Bluetooth Schnittstelle

Die Wiegeanzeige stellt die Gewichte über eine Bluetooth-Schnittstelle bereit, zum Beispiel für die Handy-app.

Kostenlose app "Agreto Spreader"

Die Agreto Spreader-app ist die ideale Ergänzung zur Dreipunktwaage für das Düngerstreuen. Die app zeigt während des Ausbringvorganges die gestreute Fläche und die aktuell ausgebrachte Menge in kg pro ha an.

*** Informationen zum Bestellvorgang ***

Bitte geben Sie beim Bestellvorgang die genaue Marke und Type Ihres Düngerstreuers bzw. Anbaugerätes im Infofeld bekannt. Wir überprüfen sicherheitshalber, ob die Waage mit Ihrem Gerät problemlos eingesetzt werden kann.

Technische Daten

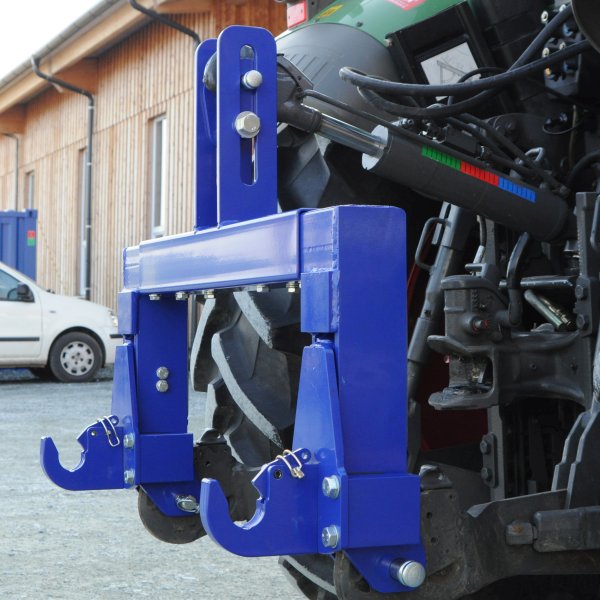

Waagenkonstruktion:
• Stahlkonstruktion mit innenliegenden Wiegezellen
• Hochwertige Speziallackierung
• Rollengeführte Aufhängung für die Geräteaufnahme
• Ausgelegt für Anbaugeräte bis zu einem Gesamtgewicht von 4.500 kg
• Versatz nach hinten beim Unterlenker 205 mm
• Versatz nach hinten beim Oberlenker 124, 135, 148 oder 159 mm einstellbar
• Vertikalabstand Unterlenker-Oberlenker stufenlose einstellbar zwischen 48 und 68 cm
• Eigengewicht 80 kg
• Maße: 104 x 84 x 20 cm (LxBxH) liegend
Unterlenkeranbau schlepperseitig:
• Bolzendurchmesser 28 mm
• Innenbreite 64 mm
• für Standardunterlenker mit Kugelaugen KAT II oder
• Unterlenker mit Fanghaken KAT II oder
• Unterlenker mit Fanghaken KAT III und Reduzierkugeln auf KAT II
Oberlenkeranbau schlepperseitig:
• Bolzendurchmesser 25 mm
• Innenbreite 64 mm
• für Standardoberlenker mit Kugelauge KAT II
oder
• Oberlenker mit Fanghaken KAT II oder
• Oberlenker mit Fanghaken KAT III und Reduzierkugel auf KAT II
Unterlenkeranbau geräteseitig:
• Fanghaken KAT II
• Bolzendurchmesser 28 mm
• Kugelbreite 51 mm
• Horizontalabstand stufenlose einstellbar zwischen 85 und 90 cm
Oberlenkeranbau geräteseitig:
• Bolzendurchmesser 25 mm
Wiegezellen:
• 2 hochauflösende Wiegezellen a 5.000 kg Nennlast, 2 mV/V, 350 Ohm
• Gesamtnennlast 10.000 kg, sichere Überlast 120 %, Bruchlast 150 %
• Wasserdicht nach Schutzklasse IP68
• Einsatztemperatur -35 bis +65 °C
• Temperaturkompensiert -10 bis +40 °C

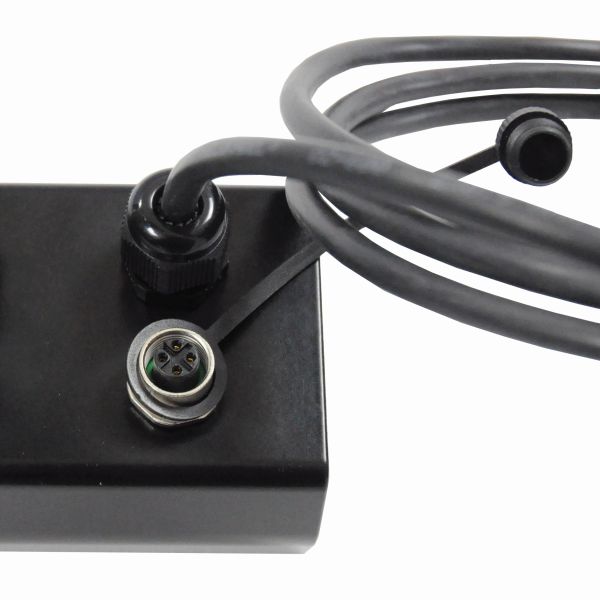

Verkabelung:
• Innenliegende Wiegezellenverbindung mit T-Verteiler
• 3 m Wiegesignalkabel vom Anschluss an der Waage zur Anzeige
• wasserdichte, schraubbare Steckverbindungen
Genauigkeit:
• Genauigkeit der Wiegezellen +/- 0,02 %
• Genauigkeit des Gesamtsystems im praktischen Einsatz +/- 1 bis 2 % bei ordnungsgemäßer Anwendung
• Auflösung der Wiegeanzeige 5 kg
Wiegeanzeige:
• Robuste, handliche Anzeige im Aluminiumgehäuse
• Verstellbare Halterung
• E-Ink Display
• Sechsstelliges Gewichtsanzeige mit 16 mm Ziffernhöhe
• eigene Summenanzeige mit 5 mm Ziffernhöhe

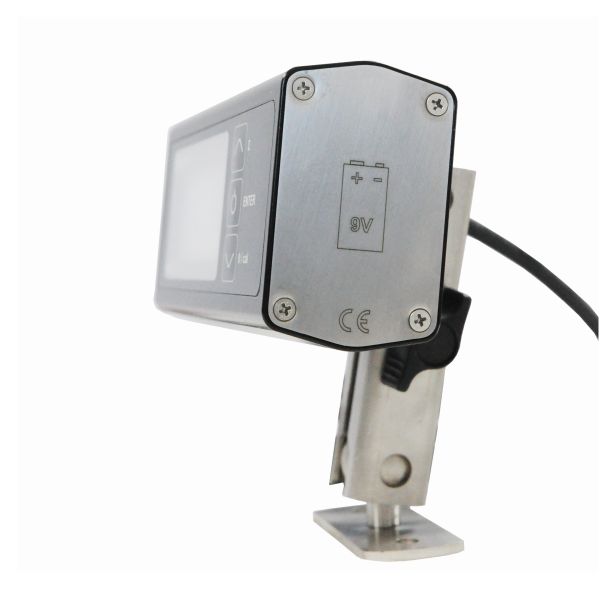

• Spannungsversorgung über 12 V Bordelektrik oder 9 V Batterie
• Einsatztemperatur -10 bis +50 °C
• Stabilisierte Gewichtsanzeige
• Auflösung 5 kg
• Tarieren auf Knopfdruck (Nullstellen des leeren Gerätes)
• Summierfunktion
• Einfache Kalibrierfunktion
• Bluetooth-Schnittstelle
• Maße ohne Montageteile: 155 x 70 x 45 mm (BxHxT)

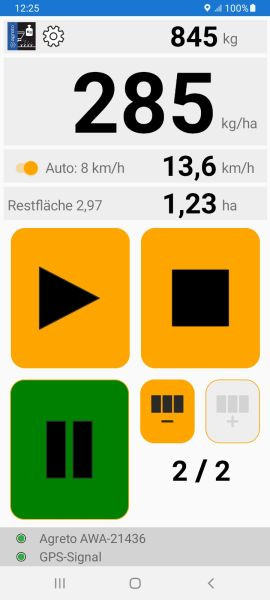

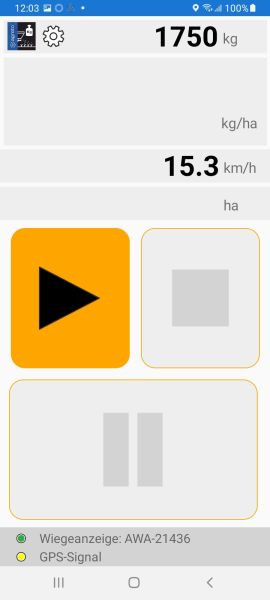

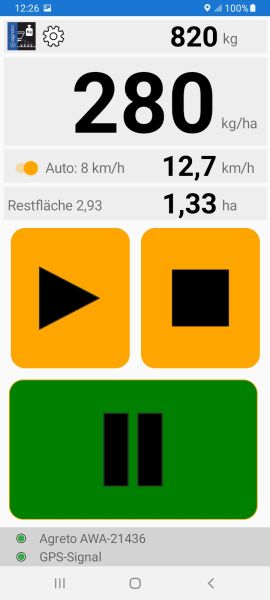

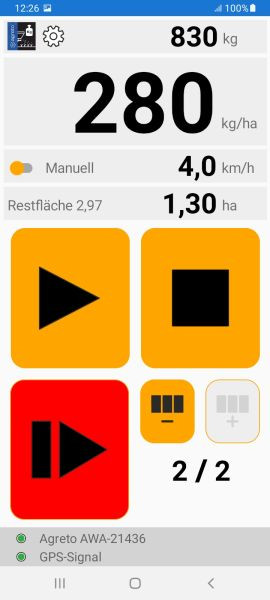

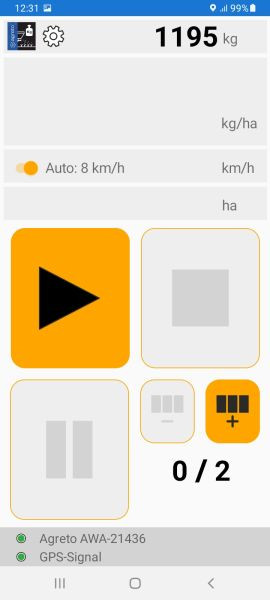

app Agreto-Spreader:
• Für Agreto Wiegeanzeige WA02 mit Softwarestand ab 1.4.2022
• Für Mobilgeräte mit Android Betriebssystem
• Automatische Erkennung der Wiegeanzeige über Bluetooth

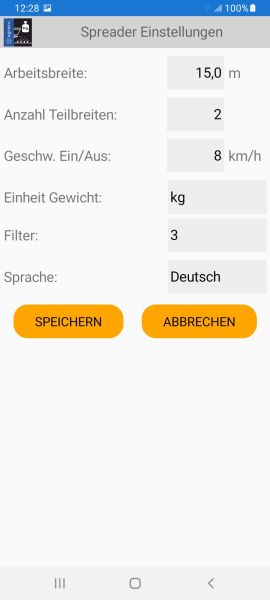

• Einstellung der Arbeitsbreite und der Anzahl der Teilbreiten
• Anzeige des aktuellen Gewichtes
• Anzeige der ausgebrachten Menge pro Hektar
• Anzeige der gestreuten Fläche
• Anzeige der Restfläche (die mit dem Streuerinhalt noch gestreut werden kann)
• Anzeige der Fahrgeschwindigkeit
• Start / Stop - Funktion für die Berechnung der Ausbringmenge

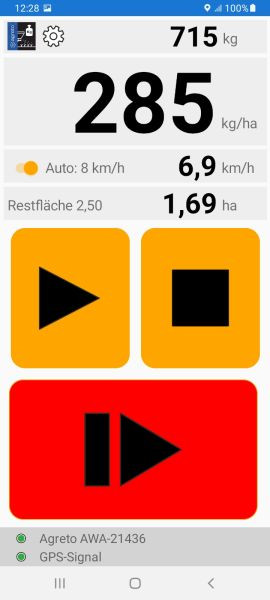

• Pause - Funktion für die Unterbrechung und Fortsetzung der Ausbringung am Vorgewende
• Vorgewendeautomatik: Automatische Pausierung und Fortsetzung über einstellbaren Geschwindigkeitswert
• Auswahl der Teilbreiten (falls vorhanden) für richtige Berechnung der Mengen und Flächen
• Einstellbare Stabilisierung für unruhige Lasten
• Einheit kg oder lb
• Bediensprachen: Deutsch, Englisch, Französisch

Zum installieren der Agreto Spreader app scannen Sie einfach den folgenden Link:
app Agreto Spreader installieren
Datenschutzerklärung Agreto Spreader app
Lieferumfang

Lieferumfang:
• 1 Waagenkonstruktion für Dreipunktanbau
• 2 verstellbare Oberlenkerlaschen
• 1 Oberlenkerbolzen
• 2 Unterlenkerbolzen
• 3 Klappvorstecker
• 1 Wiegeanzeige mit Montagematerial
• 1 Agreto Spreader App
• 1 Benutzerhandbuch
FAQ

Wie funktioniert die AGRETO Dreipunktwaage?

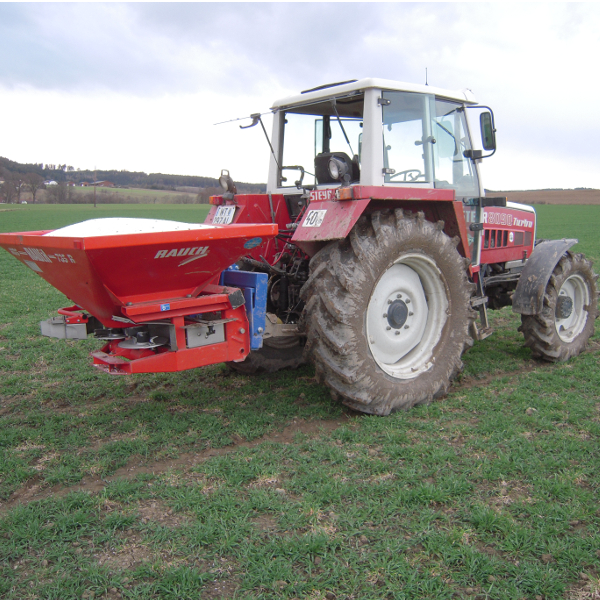

Die AGRETO Dreipunktwaage wird zwischen Schlepper und Anbaugerät montiert. Das Anbaugerät hängt dadurch am Wiegedreieck und wird gewogen.
Welche Anbaugeräte können an die AGRETO Dreipunktwaage montiert werden?
Grundsätzlich können fast alle Geräte mit Dreipunktanbau der Kategorie II bis zu einem Gesamtgewicht von 4.500 kg montiert und gewogen werden. Großteils wird die Dreipunktwaage zum Wiegen des Düngers im Düngerstreuer verwendet, teilweise auch bei Transportkisten, Futtermischern und ähnlichen Geräten.
Welche Geräte können nicht angebaut werden?
Geräte mit Anbauteilen (z.B.: Mengenverstellung bei Düngerstreuern) im Bereich der Waage können nicht angebaut werden.
Wie werden Geräte angebaut, die nicht genau den Maßen der Kategorie II entsprechen?
In der Praxis weichen die Anbaumaße der Geräte sehr oft vom Standard der Kategorie II ab. Aus diesem Grund ist die AGRETO Dreipunktwaage waagrecht und senkrecht stufenlos verstellbar und kann sich somit den Geräten anpassen.
Kann die Dreipunktwaage schlepperseitig an Fanghaken der Kategorie III angebaut werden?
Ja, es müssen an der Dreipunktwaage allerdings die Bolzen der Kategorie II verwendet werden. Daher sind Reduzierkugeln von KAT III (Außendurchmesser) auf KAT II (Bolzendurchmesser) erforderlich. Platz für die schlepperseitigen Fanghaken ist genug vorhanden.
Wie groß ist der Versatz nach hinten bei Verwendung der AGRETO Dreipunktwaage?
Durch die kompakte Konstruktion beträgt der Versatz nach hinten nur ca. 20 cm.
Entsteht bei Verwendung der AGRETO Dreipunktwaage ein Versatz nach oben oder unten?
Ja, das Gerät hängt um ca. 6 cm höher.
Muss bei Verwendung der AGRETO Dreipunktwaage die Gelenkwelle verlängert werden?
Das kommt auf die Reserve bei der verwendeten Gelenkwelle an. Falls die verwendete Gelenkwelle die zusätzlichen 16 cm nicht überbrücken kann muss entweder eine längere Gelenkwelle oder ein Verlängerungsstummel verwendet werden.
Besteht die Gefahr des Abknickens der Gelenkwelle an der Waagenkonstruktion?
Normalerweise nicht, der Rahmen der Waage beginnt ca. 30 cm oberhalb des Unterlenkerbolzens. Falls Ihr Anbaugerät den Gelenkwellenanschluss sehr weit hinten hat ist ein Verlängerungsstummel für die Gelenkwelle geräteseitig vorteilhaft, um ein Abknicken der Gelenkwelle beim Absenken des Gerätes auszuschließen.
Ist die Verwendung der AGRETO Dreipunktwaage bei Sämaschinen möglich?
Eine Dreipunktwaage sollte grundsätzlich mit keinen großen horizontalen Zugkräften belastet werden. Eine Drillsämaschine stellt hier kein Problem dar, eine Sämaschine mit Bodenbearbeitungselementen darf allerdings NICHT angebaut werden. Eine Überwachung des Sätankinhaltes ist bei Kulturen mit kleiner Saatmenge (z.B.: Raps) sowieso nicht machbar, dazu ist die Auflösung der Waage zu grob.
Warum muss der Abstand zwischen den Unterlenkerbolzen und dem Oberlenkerbolzen des Wiegedreiecks mit dem Abstand am Anbaugerät übereinstimmen?
Wenn diese beiden Höhen übereinstimmen, entsteht zwischen Waage und den oberen Anbaulaschen ein rechter Winkel. Nur wenn dieser rechte Winkel exakt eingehalten wird, wiegt die Waage das Gewicht richtig und unabhängig von der Position der Ladung.
Wie wird dieser rechte Winkel eingestellt?
Die oberen Anbaulaschen werden in einem Langloch fixiert und können stufenlos eingestellt werden. Die Aufnahmeteile können dadurch exakt so eingerichtet werden, dass der notwendige, rechte Winkel entsteht.
Muss die AGRETO Dreipunktwaage genau senkrecht stehen?
Das wäre der Idealfall, bei vielen Geräten ist der Anbaupunkt des Oberlenkers aber weiter vorne als die Anbaupunkte der Unterlenker. Damit ist eine Schrägstellung der Waage unvermeidlich. Teilweise kann die Schräglage durch die Verwendung der kürzeren Position der Oberlenkerlaschen ausgeglichen werden. Eine leichte Schrägstellung der Waage wirkt sich allerdings kaum auf die Wiegegenauigkeit aus. Im Bedarfsfall kann die Kalibrierung der Wiegeanzeige auch der Schräglage angepasst werden. Der rechte Winkel zwischen Waage und Oberlenkerlaschen muss auf jeden Fall eingehalten werden.
Wie genau wiegt die AGRETO Dreipunktwaage?
Die Auflösung der Wiegeanzeige ist auf 5 kg eingestellt. Diese Genauigkeit ist in der Praxis bei einer richtig eingestellten Waage auch erreichbar.
Kann die Gewichtsanzeige während der Fahrt abgelesen werden?
Ja, die Wiegeanzeige der AGRETO Dreipunktwaage ist so eingestellt, dass sie stabilisierte Werte anzeigt.
Darf die AGRETO Dreipunktwaage gewaschen werden?
Natürlich, gerade bei Verwendung mit Düngerstreuern ist dies öfters notwendig. Die Wiegetechnik ist wasserdicht nach Schutzklasse IP68 und außerdem innenliegend.
Wie reagiert die AGRETO Dreipunktwaage auf stoßartige Belastungen?
Die Wiegezellen sind mit einer Nennlast von 2 x 5.000 kg und mit einer Bruchlast von 2 x 7.500 kg überdimensioniert und auf eine große Sicherheit ausgelegt.
Wie reagiert die AGRETO Dreipunktwaage auf Seitenkräfte?
Seitenkräfte, die während einer unruhigen Fahrt durch hin- und herschwingende Anbaugeräte auftreten sind nicht zu unterschätzen. Um die Wiegetechnik nicht zu beschädigen, müssen diese Seitenkräfte von den Wiegezellen ferngehalten werden. Bei der Agreto Dreipunktwaage werden sämtliche Seitenkräfte von der rollengeführten Aufhängung aufgenommen.
Wie erfolgt die Endmontage?
Bei der Endmontage müssen nur die Seitenteile mit dem Mittelteil und den Fanghaken verschraubt werden und die Kabel zusammengesteckt werden. Eine genaue Anleitung finden Sie im Handbuch.
Wie wird die Wiegeanzeige WA02 im praktischen Einsatz beim Düngerstreuen verwendet?
Normalerweise wird der leere Streuer mit der Taste "0" nullgestellt. Beim Befüllen kann bereits das Gewicht abgelesen und die benötigte Menge in den Streuer geladen werden. Während des Ausbringvorganges läuft die Gewichtsanzeige dann runter bis der Streuer leer ist und die Anzeige wieder 0 anzeigt. Alternativ kann die Anzeige auch mit dem beladenen Streuer nullgestellt werden, das Gewicht läuft dann während der Ausbringung in den Minusbereich, es kann aber direkt die bereits gestreute Menge abgelesen werden.
Muss die Wiegeanzeige kalibriert werden?
Wenn die Wiegeanzeige gemeinsam mit der AGRETO Dreipunktwaage gekauft wird, ist die Anzeige richtig kalibriert. Es wird empfohlen, die Kalibrierung zu wiederholen, wenn die Waage um mehr als 10 Grad schräg angebaut werden musss.
Wie funktioniert die Spreader app?
Die app verbindet beim Start automatisch das Smartphone mit der Wiegeanzeige über die Bluetooth Schnittstelle. Die Gewichte werden von der Anzeige eingelesen, bei Bedarf stabilisiert und angezeigt. Über den GPS Empfänger des Smartphones werden die Positionen und die Fahrgeschwindigkeit ermittelt. Aus den abnehmenden Gewichten der Waage, der eingestellten Arbeitsbreite, den eingestellten Teilbreiten und der Geschwindigkeit wird während der Fahrt die aktuell ausgebrachte Menge in kg pro Hektar berechnet.
Wie funktioniert die Vorgewendeautomatik der Spreader app?
Wenn am Vorgewende der Streuer ausgeschaltet und anschließend in der Spur wieder eingeschaltet wird, muss die Berechnung der ausgebrachten Menge und der gestreuten Fläche unterbrochen und wieder aktiviert werden. Das kann in der app manuell durchgeführt werden, ist aber nicht praktikabel. Deshalb kann in den Einstellungen eine Geschwindigkeit für das automatische ein- und ausschalten definiert werden.

Die Berechnung wird am Beginn des Feldes manuell gestartet, dann ist die Automatik aktiv. Wird die Geschwindigkeit überschritten, startet die Berechnung. Wird die Geschwindigkeit unterschritten, pausiert die Berechnung. Die Automatik kann bei schnellen und längeren Fahrten am Vorgewende manuell übersteuert, und dann wieder aktiviert werden.
Wie genau ist die Berechnung der Fläche über den GPS-Empfänger des Smartphones?
Die Berechnung der Fläche (über die gefahrene Strecke bzw. Geschwindigkeit) wird von der Agreto Spreader app so gut wie möglich optimiert. Mit modernen Smartphones funktioniert die Berechnung erstaunlich gut. Trotzdem ist die Genauigkeit wesentlich von der Qualität des GPS Empfanges und dem GPS Empfänger abhängig. Eine dezidierte Genauigkeit kann daher nicht angegeben werden. In der Praxis hat sich aber gezeigt, dass die Genauigkeit in vielen Fällen nur wenige Prozent von professionellen GPS Systemen abweicht. Am Beginn des Streuvorganges schwanken die Ergebnisse naturgemäß stark, im Laufe der Fahrt werden dann immer mehr Daten gesammelt und die berechntete Menge pro Hektar stabilisiert sich immer mehr sodass ein aussagekräftiger Wert entsteht.
Weitere Fragen?
Weitere Fragen beantworten wir auch gerne telefonisch unter +43 2846 620.
